Apre yo te abitye avèk pwogram CNC pou yon peryòd de tan, nou te metrize fonksyon debaz yo ak itilizasyon enstriksyon ki koresponn lan. Men, sa a se sèlman kòmansman an. Kòm yon pwogramè CNC, enstriksyon yo se zouti, jis tankou masyal ki baze sou mouvman. Ki jan yo jwe kont lènmi an se fondamantal la. Nou bezwen aplike fleksibilite, pa analoji. Pou pati konplèks, nou bezwen plizyè enstriksyon pou bay konsiderasyon itilizasyon an, e pa ta dwe gen okenn kontradiksyon ak konfli ant youn ak lòt. Se pou' s etidye machinn nan keyway nan pwochen kouti a ki gen fòm prin.
Twa keyways respire distribiye yo usinage sou yon silenn kre. Paske li sanble ak yon flè prin, Gu yo rele yon keyway prin spline. Estrikti sa a jeneralman yo itilize pou kouple quincunx. Li se yon estrikti pi souvan itilize, ak aprann pwogramasyon li yo gen valè pratik.

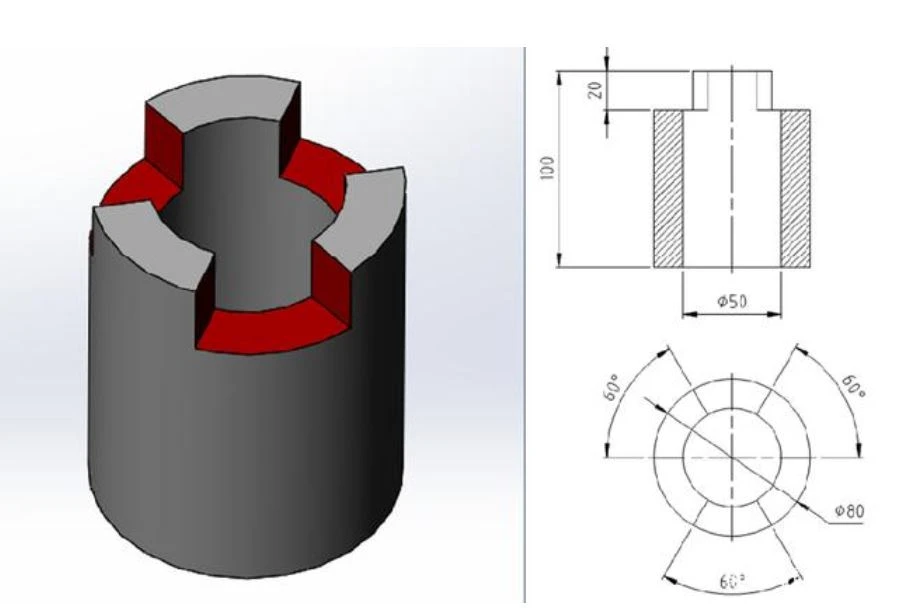

Foto a montre yon materyo Echafodaj ki gen yon sèk ekstèn nan 80 ak yon twou enteryè nan 50. Dapre kondisyon, twa inifòm distribiye genyen siyon parapli ki gen fòm ak yon ang nan 60 dwe trete. Zouti a itilize yon kouto 20 fraisage.
Pwen kle nan analiz:
1. Pant estrikti parapli a entèsekte sant lan, epi yo ta dwe itilize konpansasyon reyon zouti pou elimine li pandan pwosesis la;
2. Ang pwosesis la bezwen reyalize pa kòmand kowòdone polè;
3. Moulen pwofondè sik dwe itilize enstriksyon pwogram macro;
Pwosedi a pwogramasyon se jan sa a:
G54G90G0X0Y0; (Etabli yon sistèm kowòdone)
G43H1Z20; (konpansasyon longè zouti)
M03S1000; (kòmanse koton)
G17G16; (Etabli kowòdone polè)
# 1=0; (plasman)
PANDAN [# 1LE20] DO1; (kòmansman pwogram macro)
# 1 = # 1+0.5; (Pwofondè enkreman 0.5)
G42G0X60Y0D1; (dwa konpanse kowòdone polè)
G0Z- # 1; (koupe pwofondè)
G01X0F80; (fraisage premye plas la)
X60Y60;
G0Z20; (leve kouto)
G0X60Y120; (Deplase nan dezyèm klavye a)
Z- # 1; (koupe pwofondè)
G01X0F80; (fraisage dezyèm plas la)
X60Y180;
G0Z20; (leve kouto)
G0X60Y240; (twazyèm kle a nan kouto a deplase)
Z- # 1; (Pwofondè nan koupe)
G01X0F80; (fraisage twazyèm plas la)
X60Y300;
G0Z20; (leve kouto)
END1; (Entwodiksyon sik)
G40X0Y0; (anile konpanse zouti)
G15; (Anile kowòdone polè yo)
M05; (Stop koton)
M30; (pwogram sispann)
Fè atansyon:
Gen kèk pwen konesans yo ajoute.
1. Lè w ap itilize kowòdone polè, kèk elèv ap itilize G52 pou etabli orijin sistèm kowòdone tanporè a. Men, li pa aplikab nan pwogram ki anwo a, paske zouti konpanse kòmandman G41 ak G42 yo envalid nan G52, kidonk tanpri peye atansyon sou li. Natirèlman, pwogram nan nan pwogram nan se chanjan, ou ka itilize grafik wotasyon lòd G68 la yo ekri yon eseye.
2. Soti nan pwogram sa a, nou ka wè ke nan itilize nan lòd la konpanse zouti, jijman an nan G41 ak G42 se pa senpleman di si wi ou non li se sou bò gòch la oswa dwa nan materyo-a. Nan lòt mo, ki jan yo detèmine kote sa yo anwo ak pi ba nan materyo an. Nou bezwen gade tou direksyon manje zouti a. Si ou jwenn li difisil pou konprann, tout moun sonje yon fòmil: G41 moulen fòm nan goch, fraisage kavite a goch; G42 moulen fòm nan goch, fraisage kavite a goch.
3. Li inevitab ke pral gen erè nan aprann pwogram CNC. Anvan nou fè pwosesis aktyèl la, li pi bon pou verifye operasyon an nan lojisyèl simulation pou evite pèt nesesè. Tanpri kite yon mesaj pou enstriksyon yo nan kowòdone polè nan lojisyèl an simulation. Si ang lan nan de pwen depase 180 degre, pral gen yon erè, ki ka diferan de itilizasyon aktyèl la, se konsa konsèy pèsonèl pa ta dwe twò depann. Enspeksyon se sèlman yon mwayen, ak teknoloji se fondamantal la.
