Èske w te janm fè yon eksperyans konsa?
Ou pran yon plan epi w ap wè "Atennman ak Tanperaj: 220-255 HBW." Jis lè ou panse ou gen li, pwochen desen an espesifye "Atenn: 58-62 HRC." Lè sa a, nan paj sa a-sipriz-li apèl pou "Dite sifas > 700 HV." Èske tèt ou kòmanse vire yon ti jan? Lèt yo sanble, men yon jan diferan.
Ou pa sèl ki vin konfonn. Anpil moun tou senpleman memorize lèt yo pa rote san yo pa vrèman konprann ki jan yo pran mezi yo oswa ki kote chak metòd pi byen aplike.
Jodi a, ann sèvi ak langaj senp, senp pou revele vrè nati kat "pwa lou dite" sa yo. Nan fason sa a, ou pral konnen egzakteman ki sa w ap gade nan pwochen fwa ou wè yo.
Tès pou machin avanse|Tester dite|Done teknik preparasyon echantiyon metalografik - Shanghai Zhongyan faktori Faktori Enstriman
Imaj konparezon kat kalite tèsteur dite yo
I. Brinell Hardness (HBW): Peze yon gwo endentasyon, gade foto an antye
Mete tou senpleman, tès la dite Brinell depann sou "fòs brital."
Yon boul carbure simante (indenter la) bourade byen fèm nan sifas metal la, epi gwosè a nan indentation sikilè ki kapab lakòz yo mezire. Pi piti endentasyon an, pi difisil materyèl la.
Panse a li tankou peze yon boul gwo fè nan yon boul nan farin: pi fon ak pi piti endentasyon an, "pi di" (plis elastik / fèm) farin lan se ak pi difisil li se konpresyon.
Avantaj nan metòd sa a se ke li evalye materyèl la kòm yon antye. Paske endentasyon an relativman gwo, dite mezire a reprezante valè mwayèn atravè yon zòn espesifik, ak presizyon reflete vre fòs jeneral materyèl la. Li pa jete pa ti enkonsistans entèn yo, ki fè rezilta yo trè estab.
Se konsa, ki kote dite Brinell pi byen itilize?
Gwo konpozan ak depoze anvan tout koreksyon: Tankou blòk motè jete oswa gwo espas vid.
Materyèl mou: tankou asye ki pa trete, fè jete, ak kwiv oswa alyaj aliminyòm.
Pati ki mande pèfòmans jeneral: Tankou konpozan arbr ki te sibi trempe ak tanperaman.
Notasyon tipik: 220-255 HBW (ki pi souvan wè ak asye trempe ak tanperaman, tankou 45 asye). Tès dite Brinell jeneralman itilize pou materyèl ki gen yon dite ki pa depase 650 HBW.
II. Rockwell Hardness (HRC): Fè yon ti endentasyon, mezire pwofondè a
Metòd dite Rockwell la ap travay nan fason opoze egzak ak metòd Brinell la. Olye pou yo mezire dyamèt endentasyon an, li mezire pwofondè pénétration.
Li kòmanse pa aplike yon ti fòs prechaj nan sifas la, ki te swiv pa yon pi gwo chaj prensipal; finalman, chay prensipal la retire, epi kantite rekiperasyon elastik la (konbyen indenter la tounen) mezire. Mwens li prentan tounen, pi fon nan pénétration, ki endike yon materyèl douser.
Ou ka wè li tankou sa a: peze yon zegwi nan bwa. Plis zegwi a penetre, bwa a pi difisil. Tès HRC nou an sèvi ak yon "zegwi" (indenter konik) ki fèt ak dyaman.
Avantaj ki genyen nan metòd sa a se vitès, presizyon, ak efikasite. Rezilta yo jwenn nan segonn, ak endentasyon an tèlman piti ke li lakòz nòmalman pa gen okenn domaj nan sifas la materyo.
Se poutèt sa, dite Rockwell (HRC) fèt espesyalman pou "materyèl dite -wo," patikilyèman sa ki komen nan fabrikasyon:
Konpozan asye trempe: mwazi, zouti koupe, BEARINGS, ak dan Kovèti pou.
Apre -chalè-enspeksyon tretman an: yon chèk rapid sou-nan atelye a imedyatman revele si tretman chalè a satisfè espesifikasyon yo.
Notasyon tipik: 58-62 HRC (ki pi komen pou asye mwazi trempe ak asye portant).
Gen plizyè balans Rockwell. Echèl HRC a sèvi ak yon chaj 150 kg epi li kouvri yon seri de 20 HRC a 70 HRC. Si materyèl la twò mou (<20 HRC), measurements are inaccurate, requiring a switch to the HRB scale; if it is too hard (>67 HRC), indenter dyaman an riske domaj, ki egzije yon chanjman nan echèl HRA.
Echèl HRA a apwopriye pou karbid simante ak asye karburize, pandan y ap HRB apwopriye pou asye modere, alyaj aliminyòm, ak alyaj kwiv. Chwazi move echèl la rann done ki kapab lakòz yo initil.
Prensip tès ak aplikasyon pou divès kalite metòd mezi dite materyèl - TestDog (Sèvis rechèch syantifik)
III. Vickers Hardness (HV): Aplike presyon limyè, egzamine kouch mens
Vickers dite sanble ak metòd Brinell la men li ofri presizyon metikuleu. Li sèvi ak yon indenter dyaman ki gen fòm yon piramid kare-; lè li peze desann, li kite yon endentasyon pwòp, ki gen fòm kare -sou sifas materyèl la. Lè sa a, yo itilize yon mikwoskòp pou mezire longè dyagonal kare a, sa ki pèmèt yo kalkile valè dite a.
Ou ka vizyalize li tankou w ap itilize yon ti dyaman pou peze dousman yon mak kare sou sifas materyèl la. Mak sa a tèlman piti ke li apèn vizib a je toutouni.
Pi gwo avantaj ki genyen nan tès dite Vickers yo se adaptabilite li yo ak presizyon.
Gwo ranje: Li ka teste materyèl ki soti nan trè mou rive trè difisil, epi li sèvi ak yon echèl inifye-kontrèman ak tès Rockwell la, ki divize an plizyè echèl diferan.
Chaj reglabl: Ou ka aplike yon gwo fòs pou teste materyèl esansyèl la oswa yon ti fòs pou teste yon zòn lokal espesifik.
Segondè presizyon: Paske endentasyon an piti, li pèmèt pou tès trè vize.
Echèl dite Vickers la kouvri yon seri vas -de kèk HV jiska 3000 HV-fè li pi egzak nan mitan tès dite komen yo.
Kontinwe, li ekselan nan analize "karakteristik sifas yo" kritik nan manifakti avanse:
Fèy mens ak eleman mens-: tankou mi aliminyòm nan bwat bwason oswa anvlòp telefòn mobil.
Sifas -kouch trete: Li mezire avèk presizyon dite nan kouch karburize, nitride, oswa galvanize.
Mikwo-konpozan: Pati presizyon gwosè yon zong; pandan ke lòt tèsteur dite ta ka lite jwenn aksè nan yo, tès la Vickers okipe yo ak fasilite.
Typical notation: >700HV0.5 ("0.5" la endike yon fòs tès 0.5 kg, souvan itilize pou sifas nitrure).
Efè Indentations Vickers yo sou pwopriyete mekanik solid san presyon-Eta Sintered Silisyòm Carbide Seramik
IV. Shore Hardness (HS): Boul ki rebondi -Obsève rebondisman
Twa metòd anvan yo enplike "estatik" indentation, tandiske dite Shore se "dinamik."
Metòd la se byen enteresan: yon pwa ki gen yon ti pwent dyaman pèmèt yo tonbe lib soti nan yon wotè espesifik sou sifas materyèl la, ak wotè nan detant li yo mezire. Plis detant la pi wo, se materyèl la pi difisil.
Ou ka vizyalize li tankou sa a: si ou lage yon boul bouncy sou yon etaj konkrè, li rebondi byen wo, men si ou lage li sou koton, li apèn rebondi nan tout. Shore dureté travay sou menm prensip sa a. Avantaj ki genyen nan metòd sa a se ke li trè pòtab epi li pa-destriktif. Enstriman an ka pote fasil, epi li pa kite mak enpòtan sou pyès la.
Se poutèt sa, li se sitou itilize pou:
Sipleman-piè gwo, lou: tankou gwo woulo woulo liv (ki peze plizyè santèn tòn), gwo arbr turbine, ak forging jeyan. Li tou senpleman enposib pou deplase atik sa yo nan yon tèsteur dite benchtop pou mezire.
Tès-sou plas: Detèmine dite materyèl byen vit sou planche atelye a oswa pandan antretyen ekipman deyò.
Tester dite Shore a se yon aparèy pòtatif ki apwopriye patikilyèman pou pyès mwayen-a-gwo nan endistri metaliji ak machin lou, tankou woulèt, krankshafts, ak angrenaj siplemantè-gwo.
Yon nòt espesyal: dite Shore (HS) yo itilize nan fabrikasyon konplètman diferan de dite Shore (HA/HB) yo itilize pou kawotchou ak plastik! Malgre ke non yo diferan pa sèlman yon karaktè, prensip ki kache yo ak materyèl yo teste yo konplètman diferan-konsa asire w ke ou pa konfonn yo.

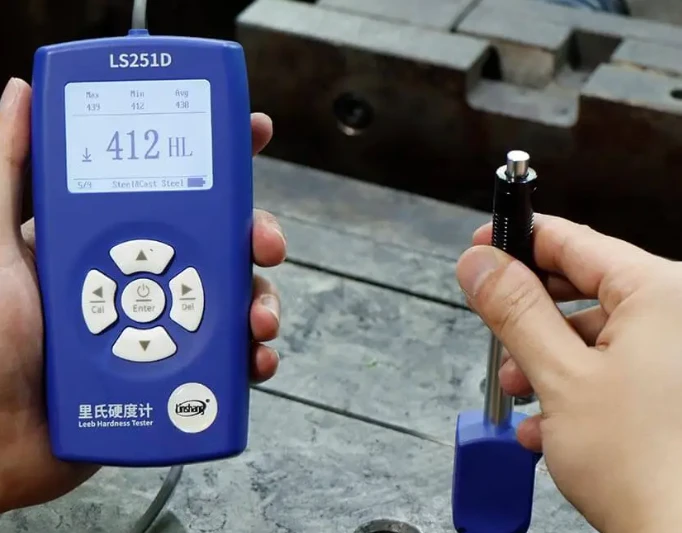

Ki jan ou chwazi yon tèsteur dite Leeb pòtab?
Ki jan egzakteman ou ta dwe chwazi? Poze tèt ou twa kesyon.
Kounye a ke ou te wè espesyalite kat "ekspè" sa yo, èske foto a pi klè? Ann refè kijan pou nou pran yon desizyon rapid nan yon sitiyasyon travay reyèl-:
1. Tout oswa yon pati?
Pèfòmans an jeneral, depoze anvan tout koreksyon/forgings, gwo konpozan → HBW
Segondè dite, pati trempe, chèk tach rapid nan pwodwi fini → HRC
2. Kouch mens oswa ti moso?
Sifas carburized kouch, kouch, fèy mens, ti pati → HV
3. Sou-sit oswa laboratwa?
Konpozan masiv (dè santèn de tòn), ijans sou-tès sou sit → HS
Yon pwoblèm ki bay anpil moun tèt fè mal
Pafwa ou ka remake menm materyèl la espesifye yon fason diferan atravè menm plan an oswa plizyè dokiman teknik-ki bay 220–255 HBW nan yon sèl kote ak 22–28 HRC nan yon lòt. Èske de espesifikasyon sa yo vle di menm bagay la?
Men konklizyon an davans: Pou asye estanda ki trempe-ak- (tankou asye 45), espesifye HBW se pratik ki pi komen ak pi pito.
Rezon ki fè la se senp: Objektif trempe ak tanperaman se reyalize pwopriyete ki estab nan tout pati a-tou de sifas la ak nwayo a. Tès Brinell (HBW) kreye yon gwo endentasyon ak mezire eta an jeneral mwayèn nan materyèl la, ki aliyen parfe ak egzijans sa a. Anplis de sa, estanda nasyonal yo rekòmande pou itilize metòd Brinell preferansyèlman pou materyèl ki gen yon dite ki pi ba pase 450 HBW.
Se konsa, poukisa gen kèk moun ki toujou presize HRC?
Gen kèk rezon posib: pati a ta ka twò piti, ki fè endentasyon Brinell la twò gwo pou mezire; atelye a ta ka abitye sèvi ak tèsteur Rockwell (akòz vitès yo); oswa pratik la ta ka tou senpleman soti nan desen jeni ki pi gran. An tèm de valè, yon seri 220-255 HBW konvèti nan apeprè 20-26 HRC, ki aliyen byen ak seri a 22-28 HRC.
Men yon gid referans rapid: HRC 30 ≈ HV 300; HRC 40 ≈ HV 400; HRC 50 ≈ HV 500.
Alafen, ni metòd ki absoliman bon oswa mal; pito, yo reflete diferan apwòch nan enspeksyon.
